RK定制毫歐電阻器
產物特色
■ 是超低電阻值（3mΩ~），合用于大電流的檢測。
■ 對比裝置前提，調劑節距?高度。
■ 全數是定制品。
■ 輕易焊接。
■ 對應歐盟RoHS。

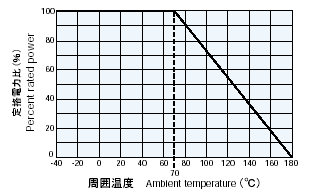

負荷特征曲線
首要參數
P.H長寬高，請談判。 ※ Please consult with us about dimensions "P" and "H".
| 線徑φd（mm） | 最明顯上限工作電流 | 電阻值值人數 | 阻值準許確定誤差 | 熱敏電阻溫度數值 |
| 0.6 | 3.0 | 50～100 |
J：±5% |
±100 |
| 0.7 | 4.0 | 30～70 | ||
| 0.8 | 4.5 | 20～50 | ||
| 0.9 | 5.0 | 20～40 | ||
| 1.0 | 5.5 | 15～30 | ||
| 1.1 | 6.0 | 15～20 | ||
| 1.2 | 7.0 | 10～20 | ||
| 1.3 | 7.5 | 10～20 | ||
| 1.4 | 8.0 | 10～20 | ||
| 1.5 | 9.0 | 10～20 | ||
| 1.6 | 9.5 | 10～15 | ||
| 1.8 | 11 | 5～10 | ||
| 2.0 | 12 | 5～10 | ||
| 2.3 | 14 | 3～10 | ||
| 2.6 | 18 | 3～5 | ||
| 2.9 | 21 | 3～5 |
額外情況溫度 : ＋70°C
利用溫度規模: －40°C～＋180°C
電氣特征
| 試驗理由 | 機都要求 | 測試具體方法 |
| 可焊性 | 沾錫建筑面積不大于95% | 260±10℃、2±0.5S |
| 耐氬弧焊熱 | △R≤±（2%R+0.05Ω） | 260±10℃ 10±1S or 350±5℃、3.5±0.5S |
| 電阻值濕度比率 | TCR≤±100PPM/℃ | 高出溫度100℃、恒溫器30～40min |
| 經久性 | △R≤±(5%R+0.1Ω) | 70±2℃、1000h，額外的整流相電壓 1.5hON、0.5hOFF的時間間隔. |
| 穩定干冷 | △R≤±(5%R+0.1Ω) | 40±2℃、90～95%RH、56天 |
